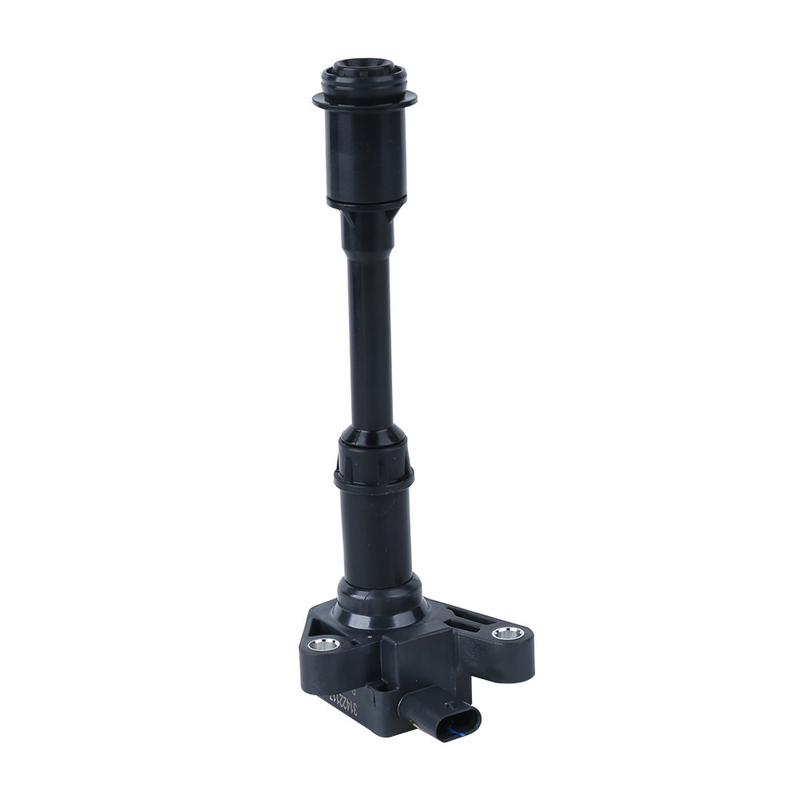

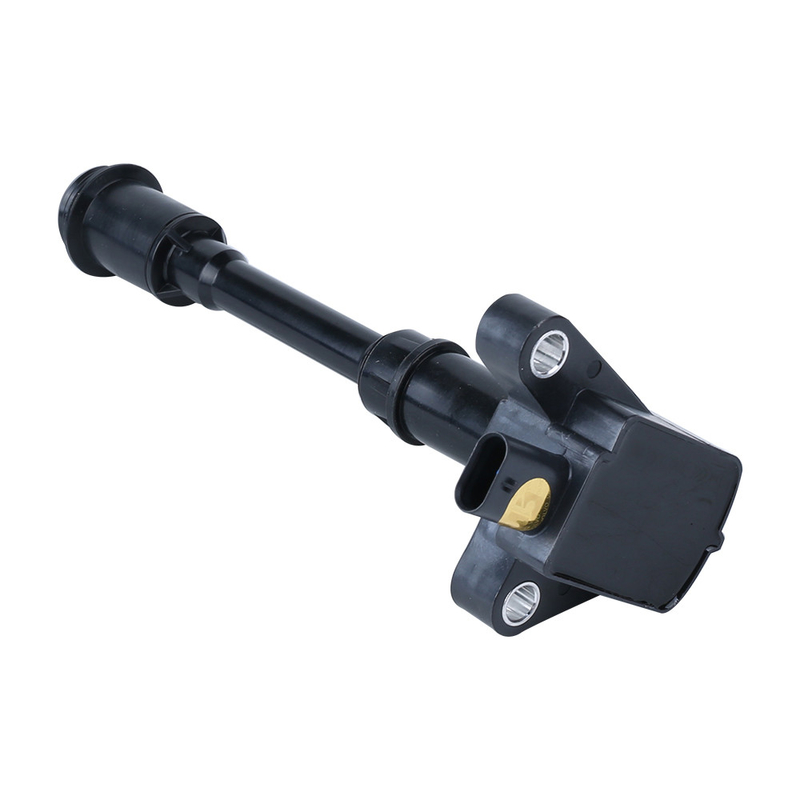

ملف إشعال السيارات Turbo Petrol 31422117 S60 MK2

وفقًا للدائرة المغناطيسية ، ينقسم ملف الإشعال إلى نوعين: النوع المغناطيسي المفتوح والنوع المغناطيسي المغلق.

فتح ملف الإشعال الدائرة المغناطيسية

يكون ملف الإشعال بالدائرة المغناطيسية المفتوحة عمومًا عبارة عن هيكل على شكل وعاء.وهي تتألف من عدة صفائح فولاذية من السيليكون لتشكيل نواة حديدية على شكل قضيب ، ويتم لف الملف الثانوي والملف الأساسي على التوالي على الجزء الخارجي من قلب الحديد.الملف الثانوي عبارة عن سلك مطلي بالمينا بقطر سلك من 0.05 إلى 1 مم ، وعدد لفات 20.000 إلى 30.000.يتراوح قطر السلك للملف الأساسي من 0.5 إلى 1.0 مم ، وهو أكثر سمكًا من الملف الثانوي ، وعدد الدورات يتراوح من 150 إلى 300 فقط. يتم لف الملف الأساسي على الجزء الخارجي من الملف الثانوي ، وبالتالي يتغير التدفق المغناطيسي يتم إنتاجه بواسطة الملف الثانوي تمامًا مثل الملف الأساسي.اتجاهات لف الملف الأساسي والملف الثانوي هي نفسها.يتم توصيل بداية الملف الثانوي بموصل خرج الجهد العالي ، ويتم توصيل نهاية الملف الثانوي ببداية الملف الأساسي ومتصلة بالطرف "+" الخاص بالمبيت.يتم توصيل نهاية الملف الأساسي بالجسم.يتم توصيل المنشور "الواحد" بمجمع ترانزستور الطاقة في جهاز الإشعال ، ويتحكم المشعل في تشغيل وإيقاف تيار الملف الأساسي.

ملف الإشعال الدائرة المغناطيسية المغلقة

تم تصميم ملف الإشعال بالدائرة المغناطيسية المغلقة بنواة حديدية مغلقة تسمح بمرور التدفق المغناطيسي خلالها.النفاذية المغناطيسية لللب الحديدي أعلى بكثير من نفاذية الهواء ، مما يعني أن ملف الإشعال بالدائرة المغناطيسية المفتوحة يتطلب قوة دافعة مغناطيسية أكبر للحصول على نفس التدفق المغناطيسي مثل ملف الإشعال بالدائرة المغناطيسية المغلقة.لتحقيق ذلك ، يحتاج الملف الأساسي لملف إشعال الدائرة المغناطيسية المفتوحة إلى عدد أكبر من المنعطفات وقطر سلك أكبر.نتيجة لذلك ، يحتاج الملف الثانوي أيضًا إلى زيادة عدد الدورات للحفاظ على نفس نسبة المنعطفات.هذا يجعل من الصعب تصغير ملف الإشعال بالدائرة المغناطيسية المفتوحة.

من ناحية أخرى ، يحتوي ملف الإشعال بالدائرة المغناطيسية المغلقة على مقاومة مغناطيسية أقل ، مما يسمح بالتخفيض الفعال للقوة الدافعة المغناطيسية وتصغير ملف الإشعال.يمكن دمج ملف الإشعال بالدائرة المغناطيسية المغلقة مع جهاز إشعال أو حتى دمجها في شمعة الإشعال ، مما يجعلها مضغوطة للغاية.

ملف الإشعال التقليدي هو نوع مغناطيسي مفتوح وله قلب حديدي مغلف بصفائح فولاذية من السيليكون يبلغ قطرها حوالي 0.3 مم.يتم لف قلب الحديد بملفات ثانوية وأولية.في المقابل ، يستخدم النوع المغنطيسي المغلق قلبًا حديديًا على شكل الحرف "III" لتصفية الملف الأساسي ثم يتم لف الملف الثانوي بالخارج.يتم تشكيل خط القوة المغناطيسي بواسطة اللب الحديدي لإنشاء دائرة مغناطيسية مغلقة.

تشمل مزايا ملفات الإشعال المغناطيسية المغلقة تسربًا مغناطيسيًا أقل وفقدانًا منخفضًا للطاقة وصغر الحجم.لذلك ، يتم استخدام ملفات الإشعال المغناطيسية المغلقة بشكل شائع في أنظمة الإشعال الإلكترونية.
