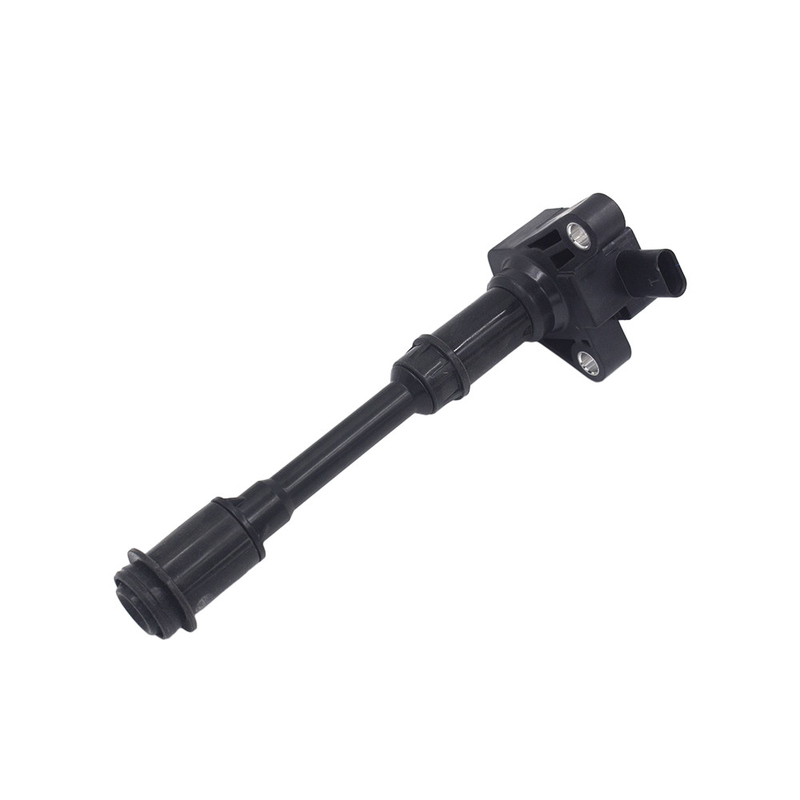

S60 MK2 ملف إشعال السيارات 31422117 Turbo Petrol OEM

وفقًا للدائرة المغناطيسية ، ينقسم ملف الإشعال إلى نوعين: النوع المغناطيسي المفتوح والنوع المغناطيسي المغلق.

فتح ملف الإشعال الدائرة المغناطيسية

يكون ملف الإشعال بالدائرة المغناطيسية المفتوحة عمومًا عبارة عن هيكل على شكل وعاء.وهي تتألف من عدة صفائح فولاذية من السيليكون لتشكيل نواة حديدية على شكل قضيب ، ويتم لف الملف الثانوي والملف الأساسي على التوالي على الجزء الخارجي من قلب الحديد.الملف الثانوي عبارة عن سلك مطلي بالمينا بقطر سلك من 0.05 إلى 1 مم ، وعدد لفات 20.000 إلى 30.000.يتراوح قطر السلك للملف الأساسي من 0.5 إلى 1.0 مم ، وهو أكثر سمكًا من الملف الثانوي ، وعدد الدورات يتراوح من 150 إلى 300 فقط. يتم لف الملف الأساسي على الجزء الخارجي من الملف الثانوي ، وبالتالي يتغير التدفق المغناطيسي يتم إنتاجه بواسطة الملف الثانوي تمامًا مثل الملف الأساسي.اتجاهات لف الملف الأساسي والملف الثانوي هي نفسها.يتم توصيل بداية الملف الثانوي بموصل خرج الجهد العالي ، ويتم توصيل نهاية الملف الثانوي ببداية الملف الأساسي ومتصلة بالطرف "+" الخاص بالمبيت.يتم توصيل نهاية الملف الأساسي بالجسم.يتم توصيل المنشور "الواحد" بمجمع ترانزستور الطاقة في جهاز الإشعال ، ويتحكم المشعل في تشغيل وإيقاف تيار الملف الأساسي.

ملف الإشعال الدائرة المغناطيسية المغلقة

يتم إغلاق القلب الحديدي لملف الإشعال بالدائرة المغناطيسية المغلقة.يمر التدفق المغناطيسي عبر قلب الحديد.تبلغ النفاذية المغناطيسية لللب الحديدي حوالي 10000 ضعف نفاذية الهواء.لذلك ، يريد ملف اشتعال الدائرة المغناطيسية المفتوحة الحصول على نفس ملف إشعال الدائرة المغناطيسية المغلقة.التدفق المغناطيسي ، يجب أن يكون للملف الأساسي قوة دافعة مغناطيسية كبيرة (لفات الأمبير).لذلك ، يجب استخدام ملف أساسي مع عدد أكبر من المنعطفات وقطر سلك أكبر ؛يحتوي الملف الأساسي على عدد كبير من المنعطفات.إذا كنت ترغب في الحصول على نفس نسبة المنعطفات ، فيجب أيضًا زيادة عدد لفات الملف الثانوي.لذلك ، من المستحيل تصغير الملف بإشعال الدائرة المغناطيسية المفتوحة.على العكس من ذلك ، فإن ملف الإشعال بالدائرة المغناطيسية المغلقة ، نظرًا لمقاومته المغناطيسية المنخفضة ، يمكن أن يقلل بشكل فعال من القوة الدافعة المغناطيسية للملف ويصغر ملف الإشعال.في الوقت الحالي ، تم تصغير ملف الإشعال بالدائرة المغناطيسية المغلقة إلى حد كبير ، ويمكن دمجه مع جهاز إشعال أو حتى مدمج مع شمعة احتراق.يتم إشعال الغاز المضغوط القابل للاحتراق في الأسطوانة بواسطة شمعة الإشعال.ملف الإشعال التقليدي هو نوع مغناطيسي مفتوح ، ولبه الحديدي مصفح بألواح فولاذية من السيليكون يبلغ قطرها حوالي 0.3 مم ، ويتم لف قلب الحديد بملفات ثانوية وأولية.يستخدم النوع المغنطيسي المغلق قلبًا حديديًا على شكل III لتصفية الملف الأساسي ، ثم يتم لف الملف الثانوي بالخارج.يتم تشكيل خط القوة المغناطيسي بواسطة اللب الحديدي لتشكيل دائرة مغناطيسية مغلقة.تتمثل مزايا ملفات الإشعال المغناطيسية المغلقة في تقليل التسرب المغناطيسي وفقدان الطاقة المنخفض وصغر الحجم.لذلك ، يتم استخدام ملفات الإشعال المغناطيسية المغلقة بشكل شائع في أنظمة الإشعال الإلكترونية.
